FHQ-1000（中速版）半自動百葉片成型機
更新時間：2024-04-16 13:38:00??作者：豐宏機械 來源：www.facecore.com.cn
豐宏半自動百葉輪成型機整機系統包含：
l 百葉輪成型專業數控系統：l 精密傳動系統
l 智能恒溫打膠系統
l 精密氣動控制系統
l 成型輔助系統
l 軟硬件培訓
l 壹年保修（除耗材外，耗材包括切刀、密封膠圈等）
l 終身軟件免費升級
技術參數：
1> 生產產品規格:基體Φ75mm~Φ180mm 、 T27/T29 、雙葉 、葉寬12mm-40mm；
2> 可用基體：網蓋基體、塑料蓋基體；
3> 控制系統：松下/匯川伺服+臺達PLC
4>砂布裁切機頭：1500轉標準機頭導軌式/擺動式
5> 砂布送料架：雙盤100送料架/普通電機送料；
6>上下料轉換盤：調速電機驅動
7>涂膠及整形電機：步進電機驅動
8>機械臂驅動：步進電機驅動
9>主盤旋轉轉換：凸輪分割器
10>托料驅動電機：步進電機驅動
11> 加工節拍：3.8秒；
12> 生產速度：800-1000pcs/h；
13> 膠水供膠泵：280公斤大膠泵+SMC氣動系統；
14> 涂膠量:3~30g（在線可調整） 可精確±0.1g；
15> 產品排片片數：可360°任一點排片（具體在線調整）；
16>操作主機：1380mm*1450mm*1660mm（長寬高）
17>供膠系統尺寸：1100mm*680mm*1600mm（長寬高）
18>送料系統尺寸：1000mm*500mm*1500mm（長寬高）
19> 整機功率：9KW ；
20>供電電壓：380V 50Hz
21>砂布裁切長度：14-25mm；
核心配置特點：
1. 機械系統：傳動部件采用進口直線導軌、高速伺服電機、減速機，可以響應微量位移，送料精確，加以長度編碼器與系統組成的閉環控制使加工成品與源文件完美匹配。
2. 先進的工程機械結構力學設計，先進合理，精選優質合金材料，由專業數控加工中心整體精銑精磨加工，一次成型，穩固耐用。
3. 支架、床身均由經過淬火、時效強化回火處理的厚壁鋼管無縫焊接而成，堅固穩定不變形。
4. 新型轉塔式工作臺，設計獨創，可以裝卡多種不同型號基體，配以高強度鋁合金材料，穩固耐用。
5. 防塵系統設計合理，進口直線導軌至于機體內部，有效的保護傳動件，保證設備運行平穩。
6. 氣動裝置采用高精密傳動機制，國際標準安裝方式，響應迅速準確，耐磨性好。

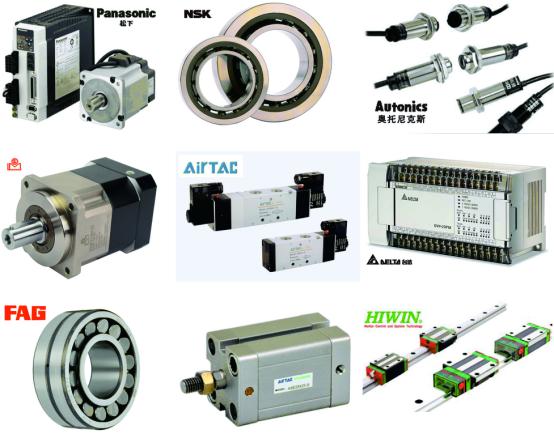

7. 專業品牌的電氣部件和工業級控制系統，功能完善，性能穩定.
8. 本系列機型擁有多項專利（包含專利號：ZL201920115789.3，專利號：ZL201920109594.8，專利號：ZL201920109592.9，專利號：ZL201921356886.8，專利號：ZL201921356738.6），是目前國內磨具磨料行業性價比較高和極具技術含量高端自動化加工設備。
9. 設備操作特點：
Ø 采用百葉片成型專業數控系統，自動化程度高，集涂膠，切片，置片，整形于一體，簡單易學。
Ø 配置回轉式多工位轉盤機構，工位轉換穩定流暢，定位精確，效率高。
Ø 上膠系統采用柱塞泵流體PID控制模式，膠泵結構設計合理，適應不同材質膠水，方便高效。
Ø 產品在排片過程中采用進口光電開關檢測基體和砂布有無，自動過濾無基體工位和無膠基體，穩定精確。
Ø 排片角度、長度精確可調，操作簡便快捷。
Ø 材料利用率高，粘接劑用量和砂帶長短、數量均可自由設定。
Ø 機器參數設定好后，成品率在同行業中首屈一指。
Ø 機械手自動上下成品，品質可控，產能有保證。（全自動機械有此功能）
Ø 加工品種豐富除傳統的4英寸到七英寸外，還可以加工雙片等產品。
Ø 可按客戶要求，定制專用設備。
設備主要功能：
新一代豐宏半自動百葉輪成型機采用全新設計理念，在上代產品基礎上進行各部件的整合優化，使整機結構更為精密穩固，有效提升產品穩定性與耐用性。豐宏半自動百葉輪成型機可實現基體檢測，定量涂膠，沖裁排片，整形，出成品，自動化程度高，百葉輪成品質量優良，品質可控。

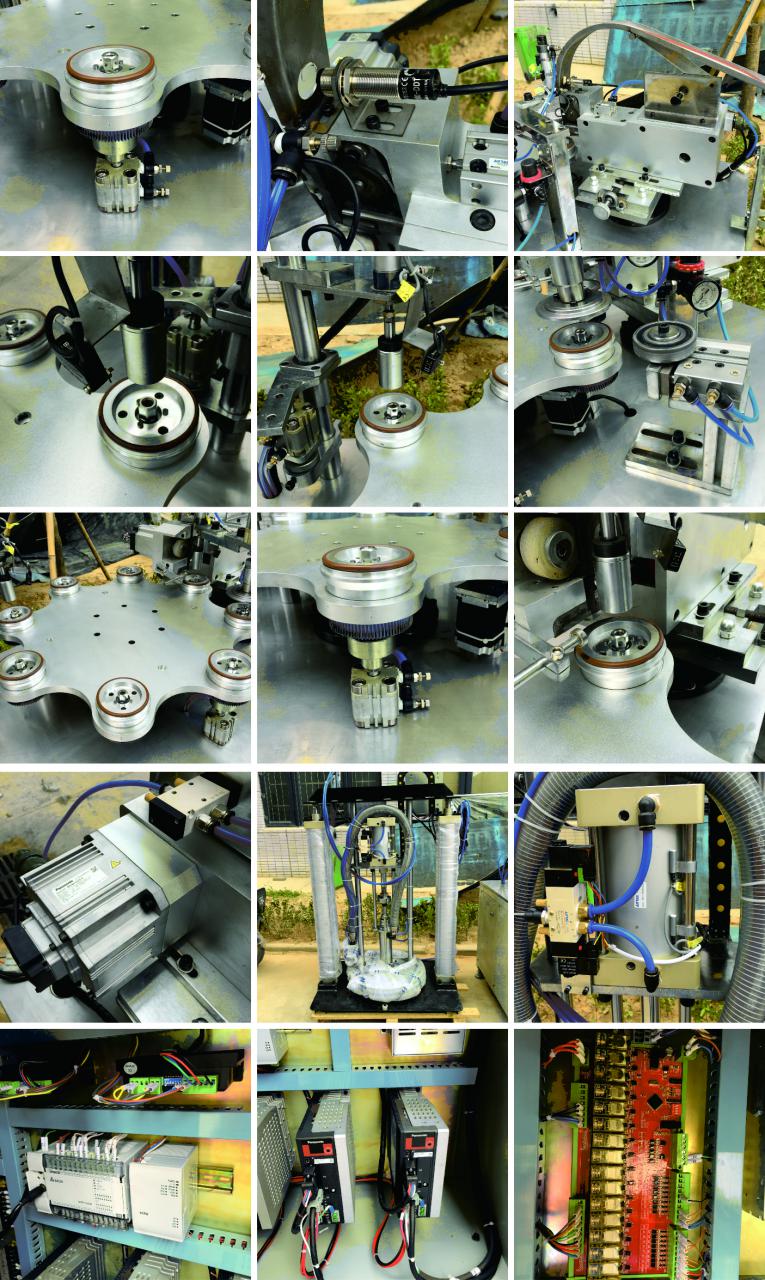

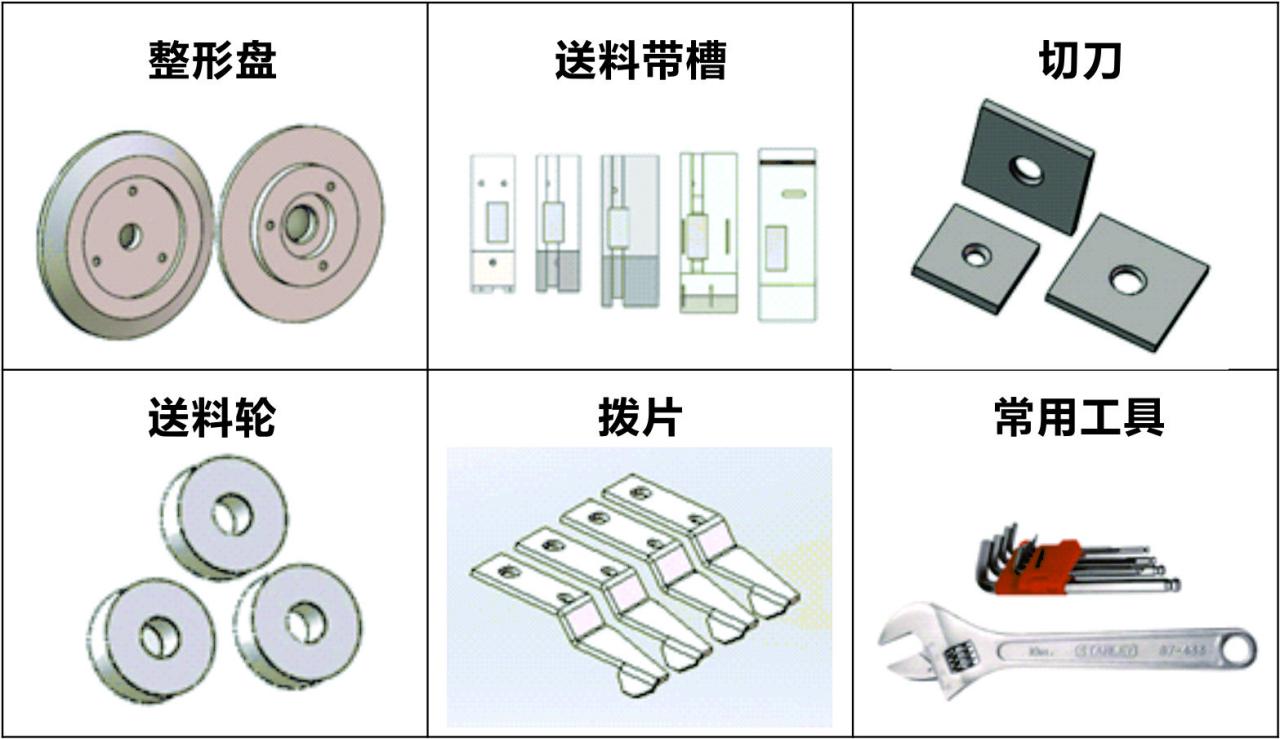

主要組成部件及隨機附件圖片：

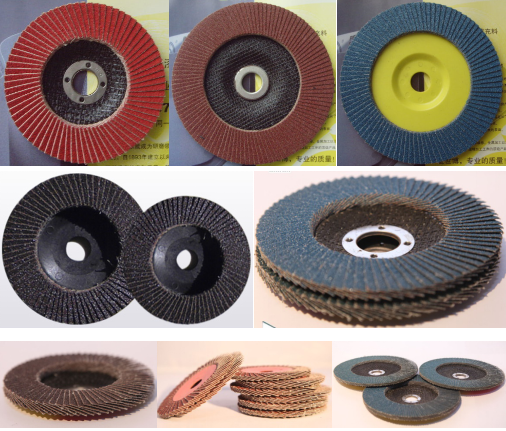

樣品圖片：
合作流程:
規劃設計及前期準備工作> 客戶確定機械擺放場地>場地硬件配備及整改措施>安裝操作人員及技術人員培訓>機械安裝調試>指導生產運作>售后服務>遠程指導/上門保養維修。
售后服務點:
河南.鄭州站—鄭州市中原區須水工業園
浙江.永康站—永康市經濟開發區杜山頭
山東.臨沂站—臨沂市河東區北方五金城
江蘇.鹽城站（籌備中）
售后服務：
整機保修一年，終身維護，機械出現問題2小時內給予回復。
遠程指導解決不了，12小時內上門服務（省內）。
